操作使用圆锥破碎机说明书

发布日期:2017-08-09 11:08:13 责任编辑:河南中誉鼎力
操作使用圆锥破碎机说明书
提问者:新疆***石场 所属分类:破碎机 - 破碎机

圆锥式破碎机操作使用过程中,其操作方式会影响到设备的产量、稳定性、故障率、出料质量等,所以圆锥破碎机正确操作是重要的,下面为大家介绍了圆锥破碎机操作要点。

概要:对于设备的使用,先要熟悉产品性能及工作原理才能正确的操作使用,也正因此一般大型工业生产设备严格要求由人员进行操作使用,既是为了保障设备的合理利用,又是安的工业生产。对于矿山行业圆锥破碎机的操作使用同样如此,需要按照圆锥破碎机说明书进行操作使用,这就要求操作人员需要严格熟读圆锥破碎机说明书以进行 科学合理操作使用。那么,我们就来简单介绍下圆锥破碎机设备信息及使用说明!

圆锥破碎机设备

一、圆锥破碎机

1、圆锥破碎机简介

圆锥破碎机是一种适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎机械,根据破碎原理的不同和产品颗粒大小不同,又分为很多型号。圆锥破广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。圆锥破碎机破碎比大、效率高、能耗低,产品粒度均匀,适合中碎和细碎各种矿石,岩石。机型主要分为SMG系列、弹簧型和HPC系列,用户使用时需要根据具体的生产项目情况进行合理选择。

2、工作原理

圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。

圆锥破碎机工作原理

3、设备性能优势

圆锥破碎机不仅具有结构简单、占地面积小,设备操作维修简单,使用寿命长的结构特点;而且还具有运营成本低,单位耗能少,破碎比大、破碎效果佳等性能优势;另外还能够破碎过程低噪音、,为操作工人营造佳的操作环境。总的来说,圆锥破碎机是进行破碎的 佳选择。

4、圆锥破碎机应用

圆锥破广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等。

二、圆锥破碎机说明书

圆锥式破碎机操作使用过程中,其操作方式会影响到设备的产量、稳定性、故障率、出料质量等,所以圆锥破碎机正确操作是重要的,那么圆锥破碎机操作要点又是什么?下面为大家介绍!

1、圆锥破碎机工作注意事项

(1)破碎机不准负荷起动,负荷起动定会造成事故。

(2)矿石须给在分配盘的中间,不准许将矿石直接给入破碎腔内。这使为了防止破碎机过载,使衬板磨损不均。正确的给矿条件是:矿石经分配盘均匀的分散在破碎腔内,给入的矿石不能高出轧臼壁的水平。

(3)破碎机的大给矿尺寸给矿口尺寸,否则将导至:破碎机产量的,圆锥破碎机某些另件的损坏。

(4)破碎机工作时应经常检查锁紧系统的压力及液压站的工作情况,发现问题及时处理。

(5)停车时,须先停止给矿机,并让已进入破碎腔的矿石破碎排出后,使破碎机停车。

2、圆锥破碎机的产量

圆锥破碎机的产量,与给料方式、给料块度、排矿块度大小、矿石的物理机械性能、温度等有关,变化范围很大,制造厂给定的产量是在指定的条件下的概略通过量。

3、轧臼壁的更换

轧臼壁有U形螺钉把在调整环上,两者之间注入锌合金,使之紧密结合,新安装或更换轧臼壁时,在工作6-8小时后,应检查其紧固情况,并再次拧紧U形螺钉。

4、圆锥破碎壁的更换

圆锥破碎壁是用圆锥头固定在圆锥躯体上的,二者之间浇铸有锌合金,新安装或新更换的圆锥破碎壁工作6-8小时后,应检查其紧固情况,发现松动应立即紧固。

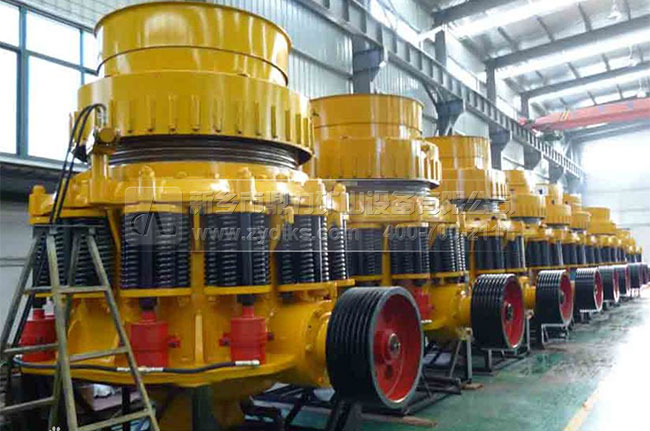

圆锥破碎机展示图

5、齿轮啮合

由于磨擦使圆板磨损,影响了齿轮间隙的变化,为齿轮的正常啮合须在底盖上补加垫片,其垫片的厚度应等于圆板的磨损量。

6、碗形轴承和密封装置

安装碗形轴承时,注意不使钢丝绳碰坏挡油环(可用硬木等物支持在钢丝绳之间)。装配时,支承球面应进行刮研,破碎圆锥与碗形互球面在外圆接触内环应0.35-0.5mm的环状间隙。

碗形轴瓦是用周围灌注的巴化合金的锁钉固定在碗形轴承架上的,防止碗形轴瓦沿圆周方何转动。碗形轴承架与架体用键(销)固定好,如果工作中发现碗形轴承架与架体有间隙须立即进行处理。

7、圆锥形衬套

锥套与空偏心轴要研合,注入锌合金以防止锥套转动,锌合金要充满部间隙,由于热注锌合金的缘故可能造成锥套的变形,因此新锥套装好检查尺寸d1、d2及B等,制造备件时应按偏心套内径的实际尺寸配制以保持原有的配合。

8、圆锥破碎机弹簧

弹簧的作用是当破碎机进入了不可破碎物时保护破碎机不被损坏,所以弹簧的压力与破碎机的破碎力相适应,破碎机在正常工作时弹簧是不动的,仅仅在破碎腔中落入铁块使破碎机载时才抬起支承套发生弹簧被压缩的现象。

圆锥碎石机上部在正常工作时发生跳动,这是不正常的现象须仔细分析,原因,采取措施排除,如果错误地压缩弹簧不但不能正常的工作,反而可能发生零件的损坏,因为压缩弹簧将引起破碎力的增加。

造成破碎机上部跳动有以下几个原因:

(1)给矿不均匀或给矿过多;

(2)给矿中含有过多的小块及粉状矿石或湿度过大

(3)排矿口间隙过小。

圆锥破碎机展示图2

9、圆柱形衬套与架体为第三种过渡配合,为了防止衬套的转动,又在衬套上部槽内注入了锌合金,更衬套时应按架体的实际尺寸配制。因为破碎机经过长时间的工作和装卸然造成配合关系的改变。如果间隙过大将导致衬套发生破裂。

10、机器的外露转动部分,应加防护罩,但该防护罩由用户自备。

纵观整个矿山机械破碎设备行业,圆锥破碎机应用都是很广泛的,圆锥破碎机因产量高、粒度均匀常被应用在生产砂石骨料的破碎作业中。所以大家在操作使用圆锥破设备时,需要注意操作使用要点,熟悉圆锥破碎机说明书,这样才能发挥出圆锥破碎机大的生产性能。
