    重型锤式破碎机

    重型锤式破碎机

    【进料粒度】:≤1200mm
    【产量】:50-1200T/H
    【适用物料】:石灰石、煤矸石、煤、砾石、片麻岩等抗压强度不大于200Mpa的脆性物料。
    产品简介

    PCZ重型锤式破碎机基本信息:

    【时产量】:50-3000吨/时

    【进料粒度】: 小的是≤600mm,大的是≤1600mm

    【出料粒度】:可根据需求调节

    【电机功率】: 小的132kw,大的900kw;

    【适合物料】:石灰石、煤矸石、煤、砾石、片麻岩等抗压强度不大于200Mpa的脆性物料

    重型锤式破碎机又叫重锤破、重锤式破碎机、巨石破碎机等,该系列设备时产大可达3000吨,锤头单重298公斤,设计锤头更换更方便。

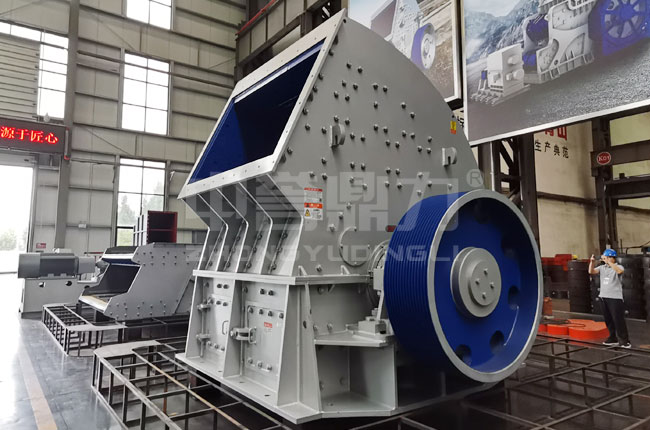

    PCZ重型锤式破碎机实拍图

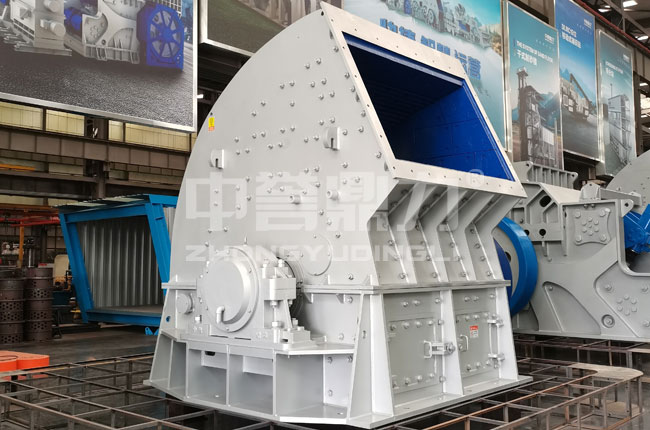

    PCZ重型锤式破碎机实拍图2

    PCZ重型锤式破碎机实拍图3

    PCZ重型锤式破碎机实拍图4

    PCZ重型锤式破碎机实拍图5

    PCZ重型锤式破碎机实拍图6

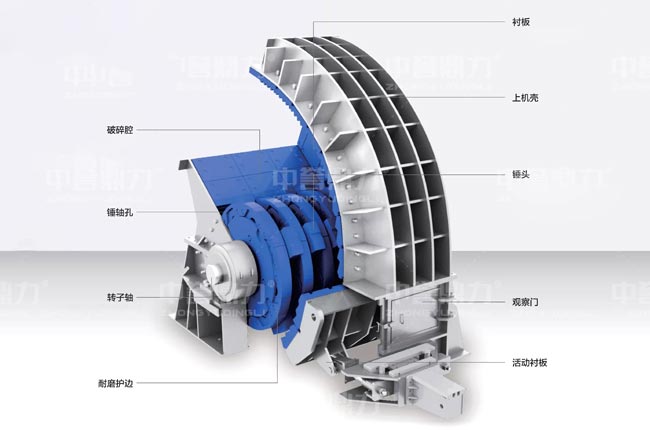

    重锤破结构:

    重型锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成,结构精良运行安。处理量大,运转速度可以自由调节。

    重锤破结构

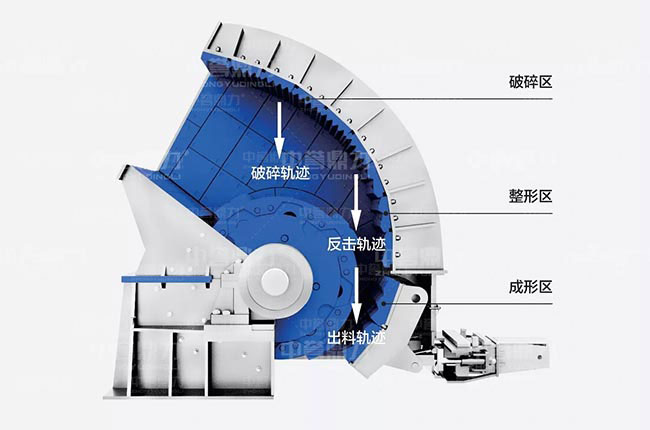

    重型锤式破碎机工作原理:

    电动机经三角带、大带轮带动转子高速旋转;待破碎物料由喂料设备经入料口送入破碎腔、高速旋转的转子带动锤头先对物料进行次打击;获得动能后的物料高速撞向反击板得到二次破碎;碰撞反弹后或遭锤头再次打击或与其它物料相互碰撞。物料在碰撞的过程中逐渐向破碎腔下部的活动反击板移动,当物料粒度小于锤头与活动反击板之间的间隙时,在自重和其它物料的压挤下脱离破碎腔,从而结束一个完整的破碎过程。排出后的物料由筛选设备筛选后,部分大于选用的物料,需运送破碎机进行二次破碎。

    PCZ重型锤式破碎机工作原理

    性能特点

        1、入料粒度大(大进料粒度可达1米2),破碎比大,产量高(单机时产量可达1200吨),设备运行稳定;粒型优,片状少,所生产的成品砂石骨料完符合砂石。

        2、无篦条设计(获得专利证书[号:ZL201721349574.5 IPC/LOCB02C13/26(2006.01)]),改变了以往篦条控制出料的现象,由调节板直接控制出料粒度,用户可根据调节出料口来调整出料粒度,也减少了物料在破碎腔内的堵塞现象。

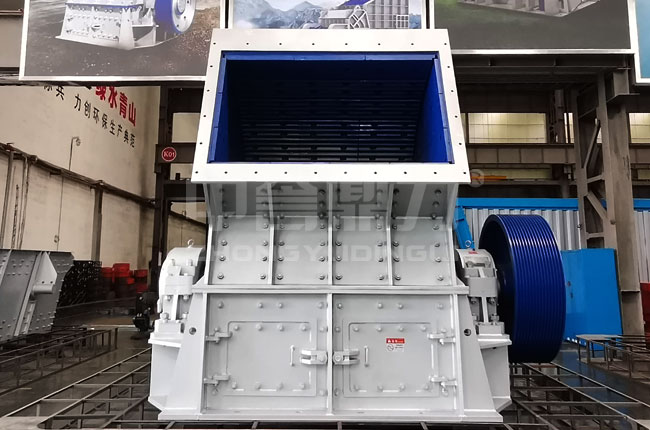

    PCZ重型锤式破碎机

        3、Mn18制作转子,这是目前较为的材料,且转子外层加有护圈,转子外侧磨损后,只需更换弧圈,不需要换整套转子,节约维护成本。螺栓使用,拆卸方便,便于维护。

        4、统一螺栓规格,衬板、反击板、加强筋机壳的螺栓使用统一规格的,一个扳手即可完成整台机器的保养与维护。

        5、机壳由上下壳体组成,焊接结构采用退火工艺与龙门镗铣床加工,了壳体与转子的安装精度。机壳外部加强筋处理也再次机壳本身的坚韧性和稳定性。

    PCZ重型锤式破碎机2

        6、双金属复合锤的使用锤头的锤柄韧性与锤头的性为一体,双面使用,使用寿命大大提高,客户更换锤头的成本也大大。

        7、反击板采用高锰铸造淬火,并通过强化处理,其性和抗冲击性都得到了进一步的提高。单个固定,可以一块一块的拆卸更换,维护成本。

        8、一机两用,石料破碎+整形,可起到颚式破碎机+反击式破碎机的作用。维护方便,节省成本

    产品参数
    成功案例

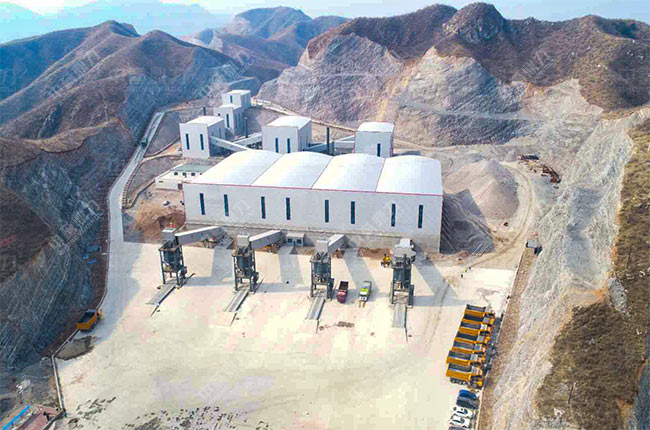

    云南玉溪白家山石场时产600吨石子生产线
    云南玉溪白家山石场时产600吨石子生产线

    这条位于玉溪市的时产600吨的生产线为升价改造的,于2017年10月完工

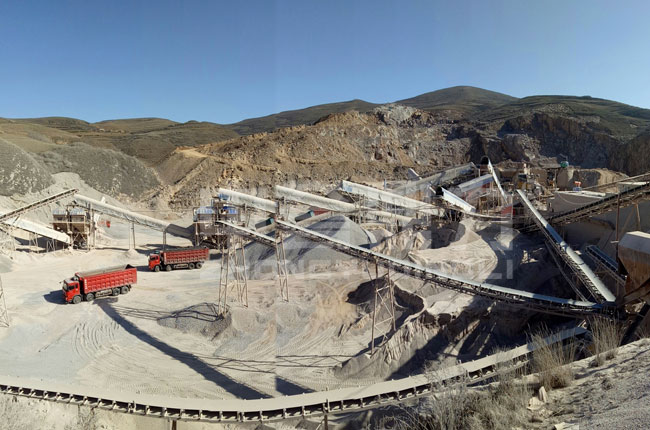

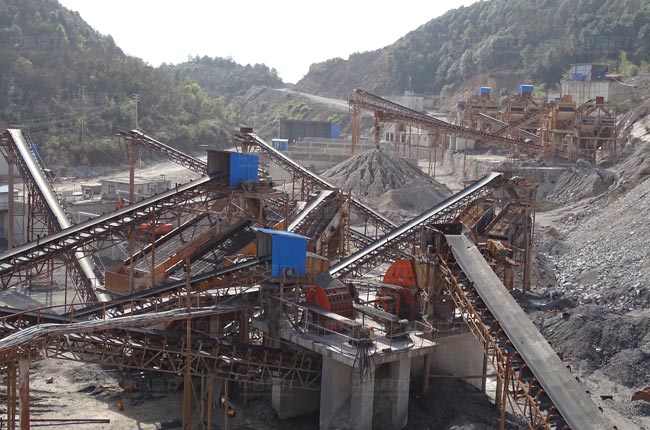

    四川达州青山矿业时产500吨砂石生产线
    四川达州青山矿业时产500吨砂石生产线

    该项目是15年建设的,是由中誉鼎力设计并提供安装的时产500吨的砂石生产线,生产的成品石料主要供营达高速、华川路桥等项目建设。
