振动筛

新乡鼎力矿山设备公司生产的YK系列振动筛做圆形运动,是一种多层数、振动筛,采石场筛分物料设计,也可供选煤、选矿、建材、电力及化工等部门作产品分级使用。该系列圆振动筛有上振式齐头、平头;中振式齐头、平头四个大类多种规格;其中激振器有

  • 60~800T/H

    处理能力
  • ≤150mm

    进料粒度
  • 适用物料:采矿、砂石、冶金、矿山、建材、煤炭行业中的颗粒状、粉状物料的筛分。

振动筛简介

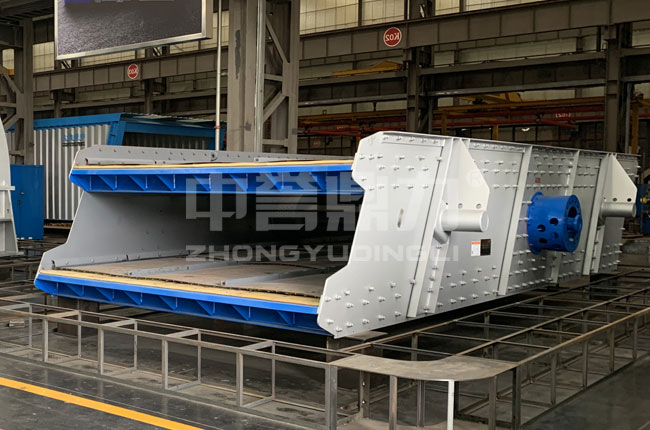

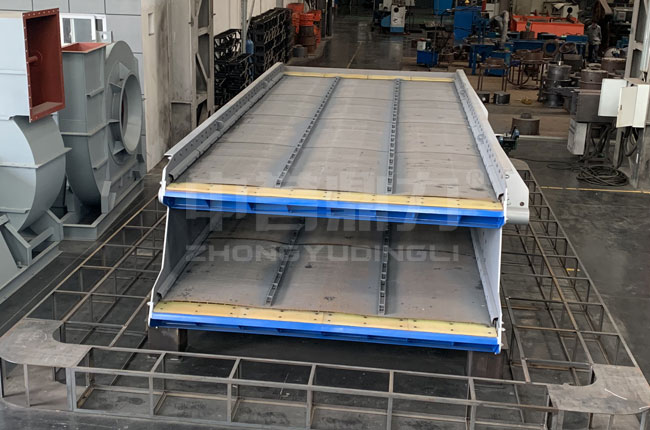

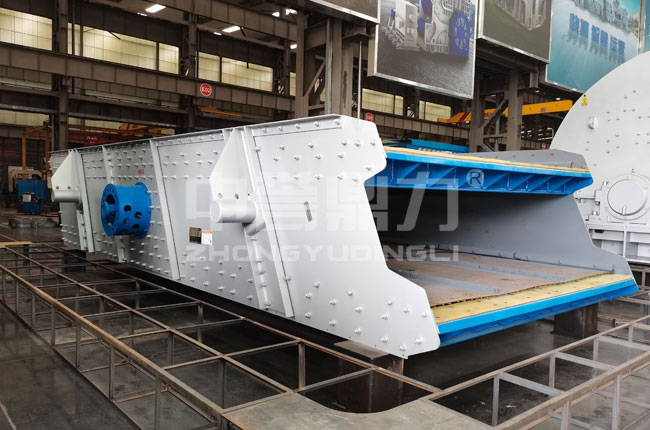

河南中誉鼎力生产的振动筛做圆形运动,是一种多层数振动筛,时产量可达60-800t/h,广泛在选煤、选矿、建材、电力及化工等部门作产品分级使用。分有YKZ振动筛和YKS振动筛。

振动筛结构原理

振动筛的结构比较简单,主要有弹簧底座、转心轴、皮带轮、筛网、轮胎联轴器、偏心块、轴承、筛箱、电机等重要零件组成。

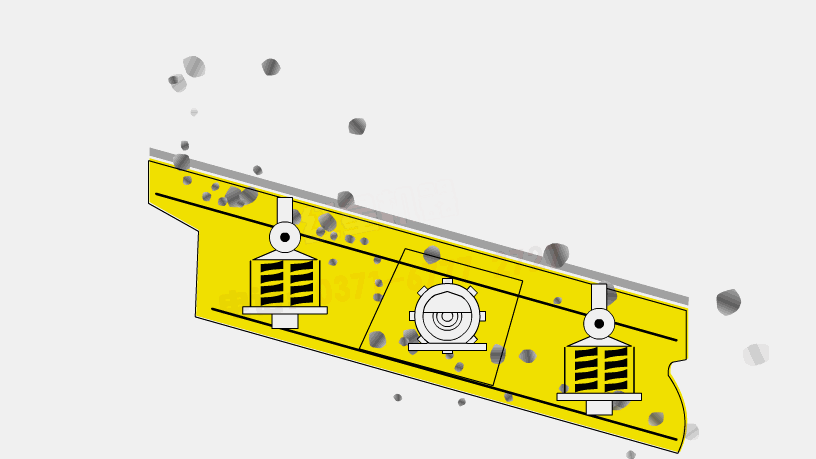

振动筛的运动是由电动机通过三角带驱动具有偏心质量的激振器,从而使筛机做周期性的不对称往复机械振动,使筛面上的物料层松散并离开筛面被抛起,使细级物料能透过料层下落,通过筛孔分离,并将卡在筛孔中的物料振出,细级物料向下部移动,通过筛网孔径大小限制,实现筛选作业。

性能特点

矿用振动筛

矿用振动筛一般指砂石骨料筛分设备,主要有圆振动筛、直线振动筛等,主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业,矿用振动筛具有体积小、重量轻,能耗低、便于安装及工艺布置等特点,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

振动筛型号参数表
型号筛网层数
(层)
激振器筛网面积
(㎡)
角度
(°)
振幅
(mm)
处理能力
(t/h)
电机功率
(kw-4级)
DL2YKZ30702JF20021206-9100-60045
DL2YKZ30802JF20024206-9100-60045
DL2YKZ3080S2JF150×228.8206-9200-90045×2
DL3YKZ3070S3JF150×221206-9100-50030×2
DL3YKZ3080S3JF150×224206-9100-50030×2
DL3YKZ3680S3JF200×228.8206-9200-80055×2


型号筛网层数
(层)
激振器筛网面积
(㎡)
角度
(°)
振幅
(mm)
处理能力
(t/h)
传动连接方式
DL2YKZ2470XT-152DLXJT40016.8206-960-350电机直连Y225M-6(30kw)
DL2YKZ3070XST-152DLXJST50021206-9100-600传动组件Y180L-4×2(22kw×2)
DL2YKZ3080XST-152DLXJST50024206-9100-600传动组件Y180L-4×2(22kw×2)
DL2YKZ3680XS-152DLXJZ150×228.8206-9200-900传动组件Y250M-4×2(45kw×2)
DL3YKZ2470XT-153DLXJT40016.8206-9300-600电机直连Y250M-6(37kw)
DL3YKZ3070XST-153DLXJST70021206-9100-500传动组件Y200L-4×2(30kw×2)
DL3YKZ3080XST-153DLXJST70024206-9100-500传动组件Y200L-4×2(30kw×2)
DL3YKZ3680XS-153DLXJZ200×228.8206-9200-800传动组件Y250M-4×2(55kw×2)

*由于技术不断改进,如有变动恕不通知;详细规格参数请向中誉鼎力索要。

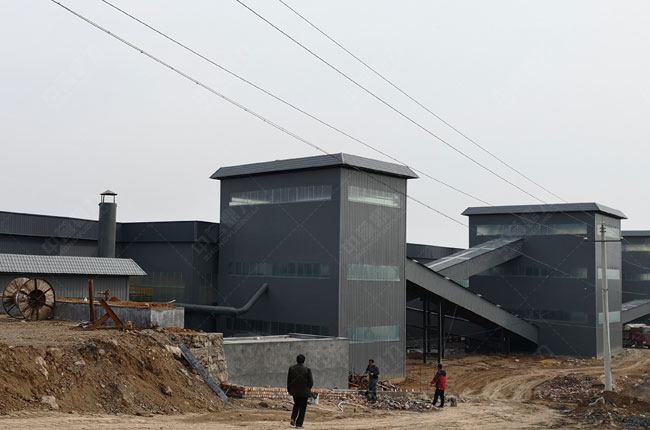

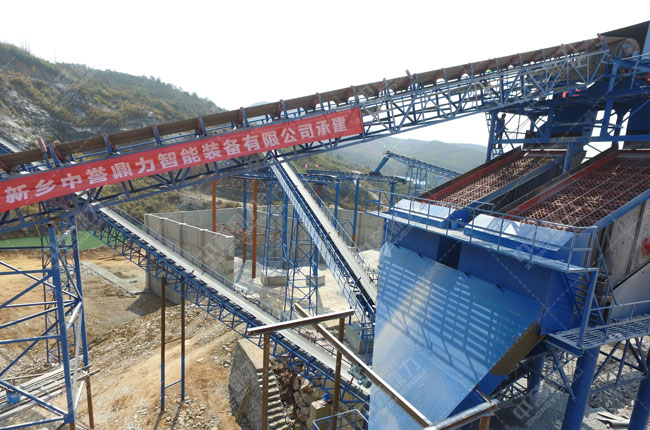

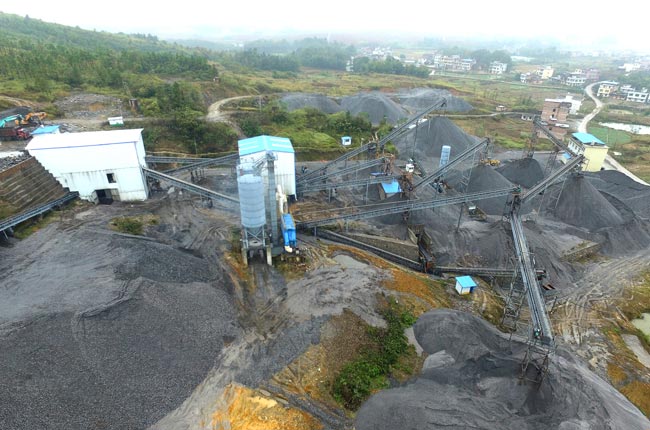

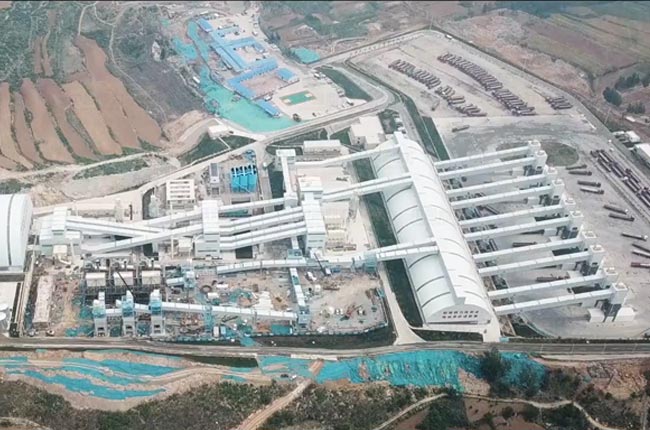

可以看看他们的选择+ 更多案例
