复摆颚式破碎机的设计结构原理

发布日期:2019-07-10 09:28:42 责任编辑:河南中誉鼎力
复摆颚式破碎机的设计结构原理
提问者:湖南***石场 所属分类:破碎机 - 破碎机

复摆颚式破碎机的动鄂直接悬挂在偏心轴上,动鄂底部由推力板一端支撑,推力板另一端支撑在于机架后壁相连的楔形调整机构的楔铁,在偏心轴两端装有飞轮和带轮(此时起飞轮影响);飞轮轮缘上的配重用以部分地均衡连杆在运动时所出现的惯性力,碎石机的出料口设计是可调的,调整楔铁上的螺丝可取得所所需的出料口尺寸。

【复摆颚式破碎机的设计结构原理】复摆颚式破碎机如今使用比较普遍,在各破碎工业备受欢迎,主要是由于该机械简单的结构和良好的破碎特性,在破碎运行中发挥着优势,下面我们介绍一下复摆颚式破碎机的设计结构原理!

复摆颚式破碎机的设计结构原理

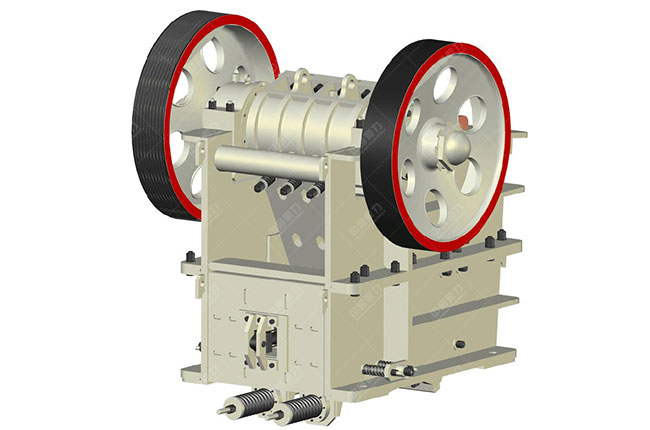

复摆颚式破碎机的动鄂直接悬挂在偏心轴上,动鄂底部由推力板一端支撑,推力板另一端支撑在于机架后壁相连的楔形调整机构的楔铁,在偏心轴两端装有飞轮和带轮(此时起飞轮影响);飞轮轮缘上的配重用以部分地均衡连杆在运动时所出现的惯性力,碎石机的出料口设计是可调的,调整楔铁上的螺丝可取得所所需的出料口尺寸。

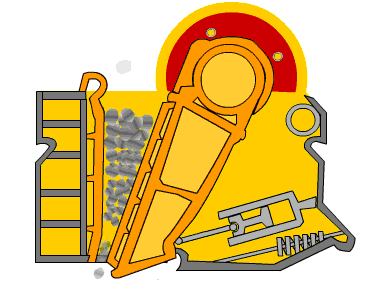

复摆颚式破碎机工作时,电机通过带轮,从而驱动偏心轴运行,动鄂和动鄂板做平面运动,当动鄂和动鄂板上升时,推力板与动鄂板夹角变大,动鄂板与定鄂板接近,两鄂板挤压岩石,从而破碎岩石,当动鄂板下行时,推力板与动鄂板夹角变小,动鄂板与不变鄂板间的开口添加,破碎后的石块由底部排出,在整个过程当中动鄂做了复杂的平面运动,动鄂板上点的轨迹应该是密闭的。
