颚式破碎机安装图纸

【颚式破碎机安装图纸】颚式破碎机的工作主要是将大块的石子破碎成小块，属于初破机械中的常见机械，因此颚式破碎机效能的高低，直接联系着整条生产线的产能，颚式破碎机的效能主要的就是生产过程当中的零件安装是否到位，下边中誉鼎力为您介绍下颚式破碎机安装图纸！

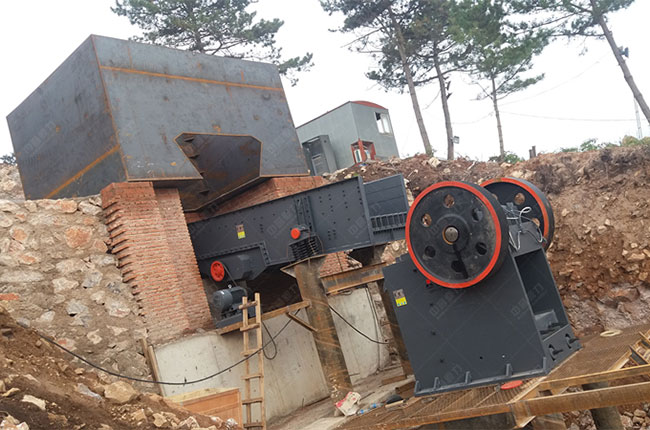

颚式破碎机

颚式破碎机安装图纸

1、颚式破碎机的机架安装，在安装颚式破碎机机架时应当将机架和混凝土之间垫上有的可以吸收振动的东西，例如: 硬木、橡胶等，机架的安装在基础上或在木座上的横向和纵向程度度所需符合机械的安装要求，在进行机架安装时，其放置在基础上的横向和纵向程度度都应小于0.2毫米。

2、颚式破碎机偏心轴和轴承的安装配合注意事项，在进行轴和轴承安装配合之前，所需将滑动轴承做好研配，而后再将其放入滑动轴承座中，通过使用程度仪对其放置的程度度和同轴度进行检验，如果测量结果符合要求，再将偏心轴安装在轴承上，通过在轴颈上涂抹红丹粉来观察轴和轴承之间的配合情景，如果滑动轴承表面高点过量还所需深度的进行刮研，直到其接触面间的高点消失不见，后在轴承座和轴承之间涂抹须的润滑油来减少轴的磨损，偏心轴滑动和机架之间的接触面积应不小于80%，其间的空间应当小于0.07毫米。

3、 颚式破碎机的动颚的安装注意事项，颚式破碎机的动颚的安装配合使用的是用提早先将动鄂零件进行相应的组装，在地面上先将动颚、动颚轴、活动齿板、肋板垫等组装完成后，再使用行车或许是吊车将组装好的零件一起吊装在碎石机的机架里，对于滑动轴承所需先将轴承与轴承座之间进行研配，从而将滑动轴承安装到位，此时对滑动轴承安装配合的同轴度和斜度进行检验，使用歪斜度在0.2毫米，同轴度要小于0.06毫米，从而完成对于动颚的安装配合。
