冲击式制砂机

冲击式制砂机,英文是PeltonSand,又叫做立轴冲击式制砂机、vsi冲击式制砂机、PCL冲击式制砂机,该系列设备目前设计结构合理,简单,效率高著称,其主要由其大部分组成,进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机组成,目前冲击式制砂机用的行业也是多的,目前主要用于建筑,公路,是目前时代的者。

进料粒度:小于等于100mm
设备产量:10-400t/h
适用物料:适用于各种岩石,磨料,耐火材料,水泥熟料,石英石,铁矿石,混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。
应用行业:广泛应用于石料厂,建材,冶金,化工,磨料等行业的破碎、筛分联合设备中。

获取优惠报价 在线设备咨询 24小时服务热线:400-700-2111
  • 立轴冲击式制砂机简介

立轴冲击式制砂机又称是结合内制砂生产方面的实际情况,研制开发出具有内、际、先水平的碎石设备。立轴冲击式制砂机广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。对建筑用砂、筑路用砂石优为适宜。由进料、分料器、涡动破碎腔等七部分组成。

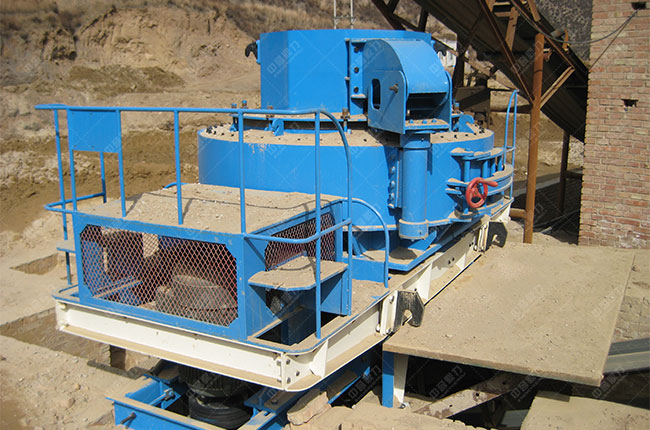

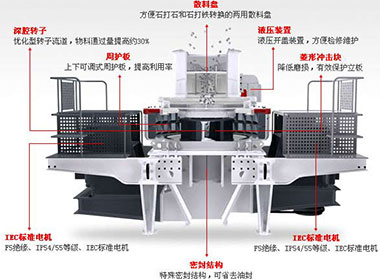

冲击式制砂机设备图


立轴冲击式制砂机广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂以及各种冶金渣的细碎和粗磨作业,对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等,比其他类型的破碎机更具有优越性。与液压保护颚破配套使用,可处理各种冶金渣。对建筑用砂、筑路用砂石优为适宜。

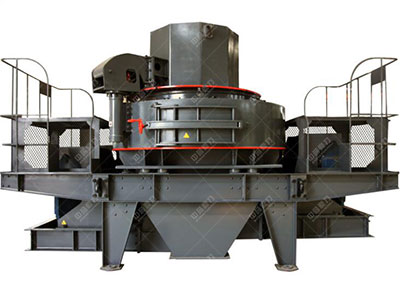

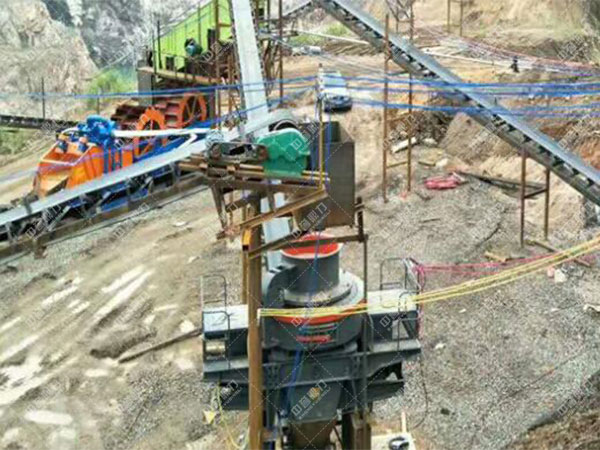

冲击式制砂机设备图2


由于该系列设备优良的低磨耗特性,立轴冲击式制砂机也为高磨蚀性和二次解体破碎生产所采用。除此之外,由于对产品的,立轴冲击式制砂机能很好地适应于玻璃石英砂和其他高纯度材料的生产中,一般要求的生产能力范围,立轴冲击式制砂机几乎可以满足生产。


  • 工作原理
VSI冲击式制砂机具有两种进料方式,分别为进料和进料伴随环形瀑落进料这两方式,运行原理如下:物料由进料口进入破碎腔,vsi破碎腔采用叶轮破碎的原理,物料经叶轮加速甩出,其速度可达到重力加速度的数十倍。物料被甩出以后,与自由下落的物料产生碰撞,实现破碎,然后物料一起撞击到反击板上或者破碎腔内的衬板上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。就这样物料在破碎腔内受到两次或者多次的冲撞,摩擦,研磨的破碎作用,被破碎的物料由下部排料口排出。
  • 冲击式制砂机性能特点

1、冲击式制砂机是九十年代开发的中、细碎石设备,也是目前上广泛用于替代锥碎机、对辊机、球磨机的机型。

2、冲击式制砂机结构新颖、、运转平稳;能量消耗小、产量高、破碎比大。

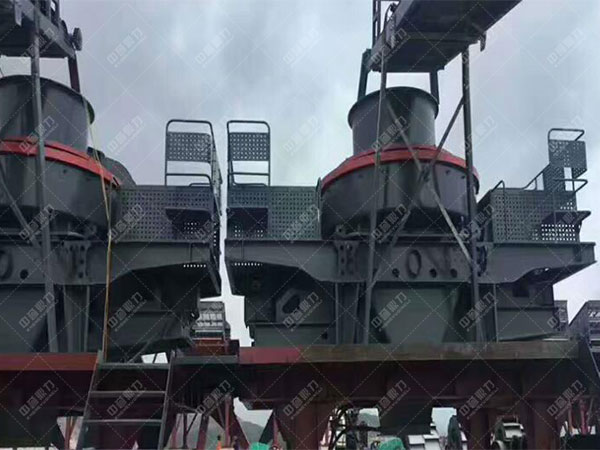

冲击式制砂机性能特点


3、该系列设备体积小、操作简便、安装和维修方便;具有整形功能、产品呈立方状、堆积密度大。

4、制砂效率高,采用多种进料方式相结合和多种破碎腔型,结合“石打石”和“石打铁”的破碎原理,并使得这两种破碎机方式能够灵活的相互进行转换。

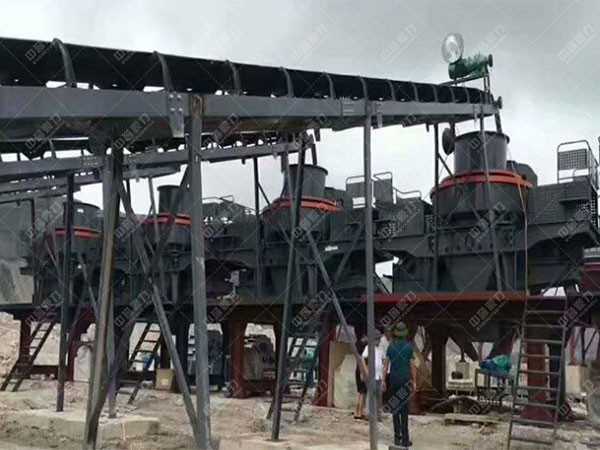

冲击式制砂机性能特点2


5、冲击式制砂机生产过程中,石料能形成保护底层,机身无磨损,经久。

6、的外形设计,采用的液压开盖装置,大大简化了日常机械检修和维护的过程。

7、冲击式制砂机少量易磨损件用特硬材质制成,体积小、重量轻、便于更换配件。


  • 实拍图展示

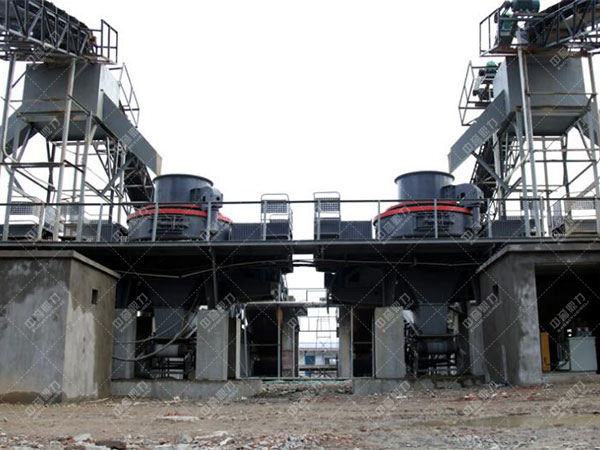

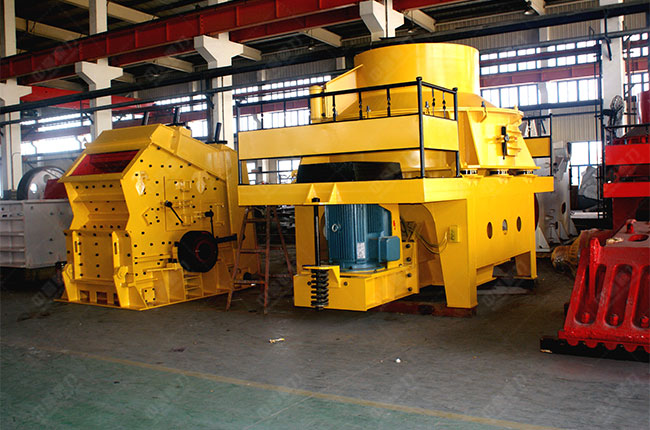

冲击式制砂机实拍图展示

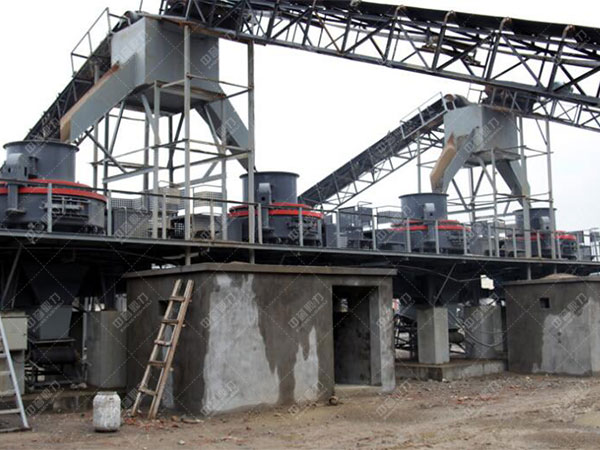

冲击式制砂机实拍图展示2

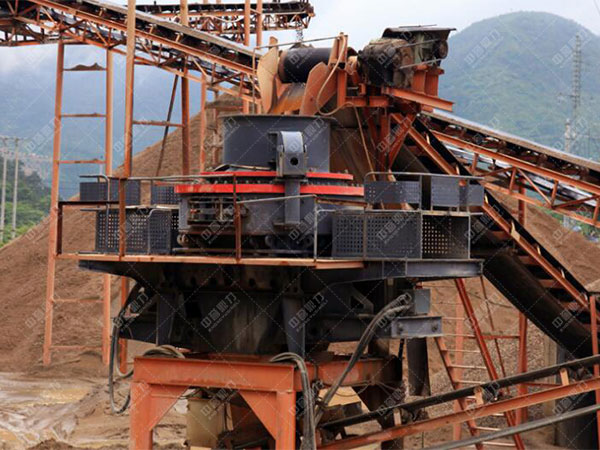

冲击式制砂机实拍图展示3

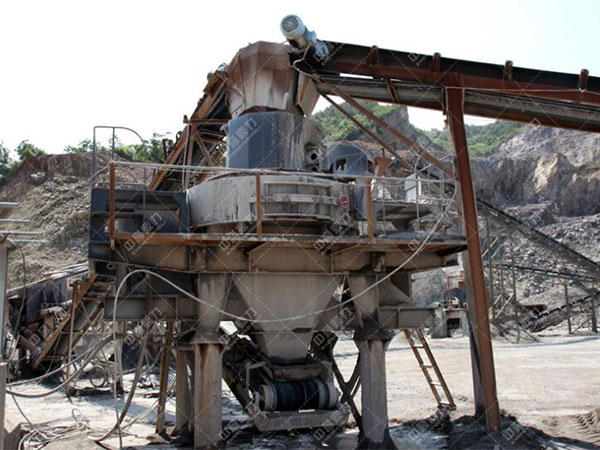

冲击式制砂机实拍图展示4


  • 技术参数
型号 大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
总重量
(kg)
外型尺寸
(mm)
plf-06 35 2P 37-55 2000-3000 12-30 5600 2500×1620×2600
plf-07 45 4P 55-75 1500-2500 25-55 7600 2700×1760×2800
plf-08 50 4P 110-150 1200-2000 55-100 12600 3900×2000×3070
  • vsi冲击式制砂机

vsi冲击式制砂机是通过引进外的技术,并结合我石料的特点开发出的适合中客户使用的冲击式制砂机,是目前内较为水平的高性能制砂设备。Vsi冲击式制砂机与同等功率下的传统设备相比,处理量大、产量高,产量提高了30%而且稳定。

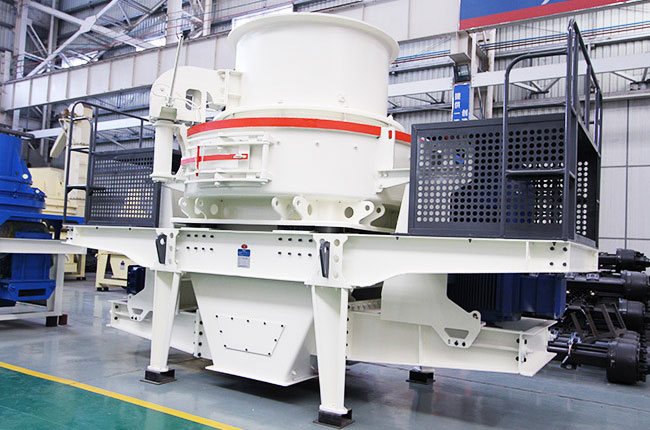

vsi冲击式制砂机


vsi冲击式制砂机产品粒形,多呈立方体,粒形好、级配合理、细度模数可调。Vsi冲击式制砂机易损件消耗低,合理的腔形设计,减少物料与易损件的直接接触,更大的易损件的磨损。


  • PCL冲击式制砂机

PCL冲击式制砂机又称直通冲击式制砂机、冲击式打砂机是使用于于软、中硬和硬物料的破碎、整形的制砂设备。PCL冲击式制砂机广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业。PCL冲击式制砂机尤其是对碳化硅、金刚砂、烧结铝矾土、镁砂等物料的产量功效更高。


PCL冲击式制砂机


PCL冲击式制砂机结构简单,造价低廉,运转平稳。节能,破碎效率高,具有细碎、粗磨功能。PCL冲击式制砂机生产过程中,石料能形成保护底层,机身无磨损,经久。产品呈立方体,堆积密度大,铁污染小。可作石料整形机。


  • 冲击式制砂机价格

冲击式制砂机


矿山机械市场上的冲击式制砂机价格不是的,是因机器而异,便宜的冲击式制砂机三五万就能买到,贵的几十万、上百万不等。用户可根据自身生产情况选购或点击咨询中誉鼎力客服由工程师为你合理搭配,中誉鼎力不仅可以提供冲击式制砂机还可以设计方案,你还想了解什么快去咨询吧!


  • 冲击式制砂机厂家

冲击式制砂机厂家


如果您要问冲击式制砂机厂家哪个好?我们在这里向您河南中誉鼎力,我们鼎力采用一站式"心贴心"服务。前期,热情服务每一位顾客,帮助用户答疑解惑、制定选购方案,对寄料或带料来厂的用户进行试机;中期,定制合理、经济的工艺流程,上门安装、调试设备,指导培训技术人员;后期,不定期进行电话回访,了解设备运转情况,帮助客户解决作业中的难题。
