圆振动筛

圆振筛,又称单轴振动筛,它是筛箱及筛面在振动器的作用下作近似圆形运动的振动筛,它具有结构、筛分效率高、坚固、维修方便等特点。

处理能力:70—550t/h
用途:广泛应用于选矿、建材、电力、轻工和化工等行业颗粒状和散状固体物料的干式分级以及煤、石灰石和非金属矿石及其他物料的筛

获取优惠报价 在线设备咨询 24小时服务热线:400-700-2111
  • 圆振动筛介绍

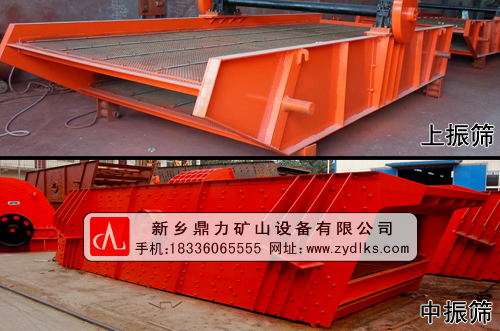

圆振动筛是引进行业技术并结合客户反馈的信息研制而成的一款做圆形运动、多层数的振动筛。它的振幅可以调节、物料筛淌线长、多层筛分、筛分效率高,适合采石场筛分石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。圆振动筛通常可以分为上振筛和中振筛两种,两者都是由电动机通过挠性联轴带动激振器讯转而产生振动的,但不同的是中振筛生产能力更大、筛分效率更高,而上振筛生产能力和筛分效率则相对较低,但是它筛分物料时的耗电量比较少,两款圆振动筛各有所长,用户可根据自己的实际情况选择适合自己的圆振动筛。


  • 圆振动筛结构

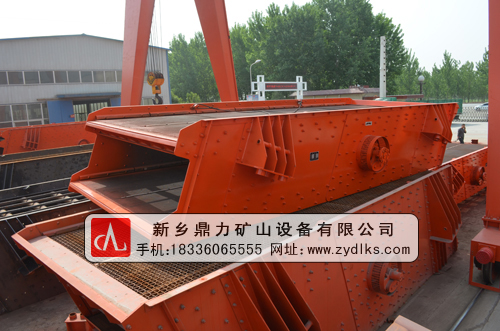

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动筛具有长方形的筛面,筛面通过方式安装在筛箱内,筛机侧板采用钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动,该系列筛机采用座式安装,筛面倾角的调整可通过改变弹簧支座位置高度来实现。

  • 圆振动筛性能特点
1.圆振动筛采用筒体式偏心轴激振器及偏心块调节振幅,操作简便。
2.激振器重量轻,轴承负荷小,筛机负荷小。
3.圆振动筛采用橡胶隔震弹簧,噪声小,过共振区平稳。
4.筛箱振动强烈,减少了物料堵塞筛孔的现象,筛分效率和生产效率较高。
5.物料筛淌线长,筛分规格多。
6.结构简单,筛面更换方便。
7.电机与激振器联轴采用挠性联轴器,使用寿命长,造价低,对筛机安装条件要求低,对电机冲击小等优点。
8.处理量大,筛分精度高。

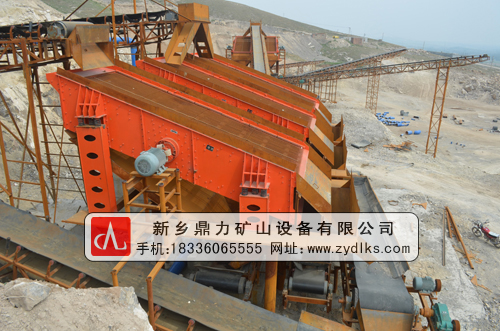

  • 圆振动筛应用
振动筛主要用于各种不同程度的分级作业,在金属冶金、矿山、煤炭等行业中起到分选、分级、脱泥、脱水和脱介作用。还可运用于食品业、化学合成业、塑胶业、树脂业、中西药业、油漆涂料业、陶瓷业、金属粉末矿冶炼行业、电子磁性材料业、造纸业、环保业等需要用到筛分设备的行业。




  • 圆振动筛技术参数

中振动筛主要技术参数

型号 筛面层数 激振器 倾角(度) 理论重量(kg) 参振质量(kg) 电机功率(kw) 处理能力(t/h)
YKZ2460 1 JF150-6 20 5037 4264 22 200-300
2YKZ2060 2 JF150-6 20 7145 6012 30 150~260
2YKZ2460 2 JF150-6 20 7305 6223 30 200-300
2YKZ2670 2 JF150-6 20 9300 8007 37 300~450
2YKZ3070 2 JF150-6 20 9578 8245 37 400-400
3YKZ2060 3 JF150-6 20 7833 6888 30 250
3YKZ2460 3 JF150-6 20 8054 7855 30 250
3YKZ2270 3 JF200-6 26 10660 9000 45 200-260
3YKZ2670 3 JF200-6 20 11411 10013 45 280-400
3YKZ3070 3 JF200-6 20 12345 10989 45 400-500
4YKZ2060 4 JF200-6 20 10304 9042 45 150-260
4YKZ2270 4 JF200-6 26 12664 10921 45 200-260
4YKZ2460 4 JF200-6 20 10600 9338 45 200-300
4YKZ2670 4 SJ-2*135-6 20 14850 13381 75 280-400
4YKZ3070 4 SJ-2*135-6 20 14903 13926 75 400-500

上振动筛主要技术参数

型号 筛面层数 筛网面积(m²) 振动频率(r/min) 双振幅(mm) 电机功率(kw) 处理能力(t/h) 理论重量(t)
YKS1860 1 10.8 960 5~8 7.5 120~230 2.8
YKS2060 1 12 960 5~8 11 150~260 3
2YKS1560 2 8 960 5~8 7.5 70~180 3.2
2YKS1860 2 10.8 960 5~8 11 120~230 3.8
2YKS2060 2 12 960 5~8 11 150~260 3.2
2YKS2460 2 14.4 960 5~8 15 240~300 5.3
3YKS1560 3 8 960 5~8 15 70~180 4.2
3YKS1860 3 10.8 960 5~8 15 120~230 4.8
3YKS2060 3 12 960 5~8 15 180~280 5.7
3YKS2460 3 14.4 960 5~8 15 240~300 6.3
4YKS1860 4 12 960 5~8 18.5 150~260 5.8
4YKS2060 4 13.2 960 5~8 18.5 200~260 6.2
4YKS2260 4 13.2 960 5~8 18.5 250~160 6.8
4YKS2460 4 14.4 960 5~8 18.5 250~160 7.3
5YKS1860 5 10.8 960 5~8 15 120~230 6.2
5YKS2060 5 12 960 5~8 22 150~260 6.5
  • 圆振动筛安装注意事项
1.圆振动筛在安装时先要检查圆振动筛的零件是否齐和损坏,其中振动器自出厂之日起,若过六个月时,安装前将振动器拆下清洗,注入新润滑脂(3号复合锂基润滑脂)。振动器重新安装后,用于转动偏心块,不得有阻力过大和卡死现象,否则应及时查清原因加以调整。
2.振动筛一般采用吊装安装,振动筛一般安装在较高的平台上,我们一般需要用吊车、千斤绳等设备。
3.须严格按照设备出厂时厂家提供的图纸进行安装。
4.安装过程中要注意安,相关施工人员需佩戴安帽以及做好其他防护措施。
5.支承底架须水平安装在基础上,基础应有的刚度和强度,以支承振动筛的部动负荷和静负荷。
6.筛箱与料斗、料槽(溜槽)等一类非运动件之间应保持间隙。
