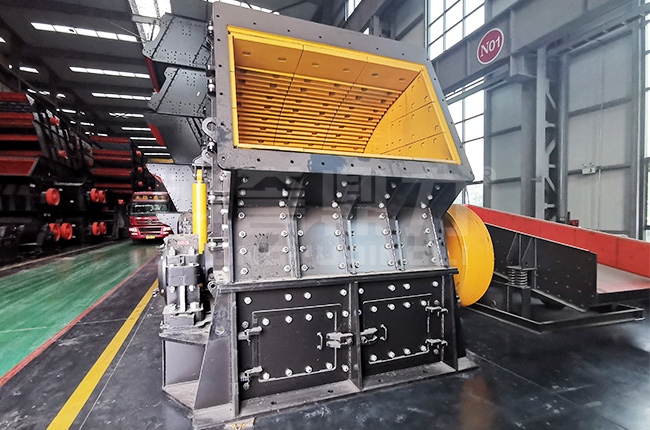

重型锤式破碎机配件

重型锤式破碎机的主要配件有转子、锤头、反击衬板，破碎工作时都是这三个配件在工作的；再然后还有机架、动力装置、过载保护装置、密封防尘装置等部件一起组成整个重型锤式破碎及设备。整体的结构都不是的复杂，转子、锤头、衬板等易损件采用的高锰钢材质制造，机架等部件也是采用的抗冲击能力高的材质构成，可以的提高破碎机的使用寿命，运行成本。

重型锤式破碎机配件详解

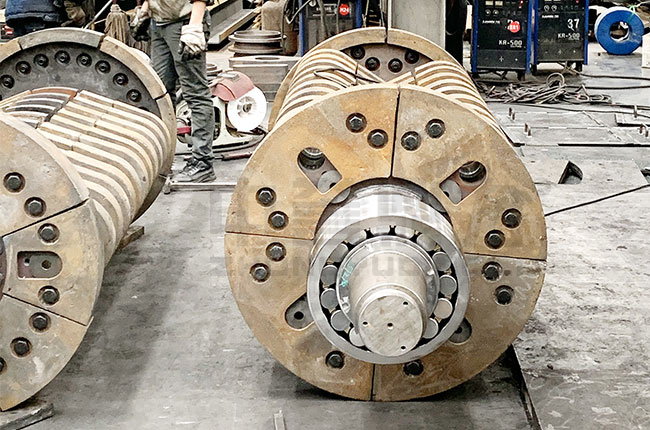

1、转子：转子是由主轴、锤架、圆盘、锤头、销轴等部件构成，是重型锤式破碎机的主要工作部件。该转子是支撑在两个调心滚动的轴承上面的，圆盘上面有分布均匀的销孔，通过销轴来将锤头给悬挂在转子上面，且为了防止锤架和锤头的晃动，需在锤架两端压紧锤盘或将螺母紧固。

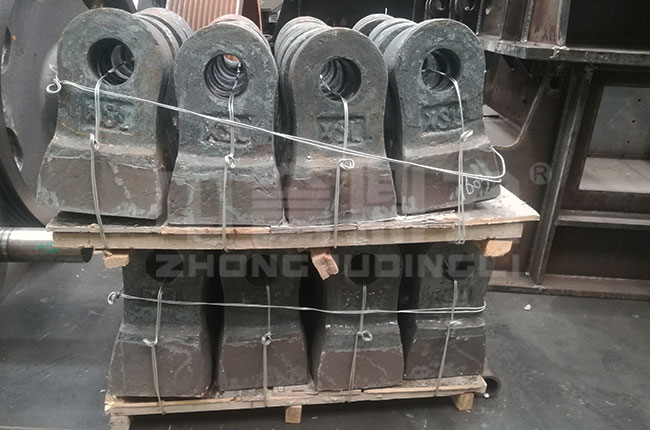

2、锤头：锤头的重量、外形的尺寸、铸造时的材质等对设备的生产能力有较大的影响，且锤头的动能大小也是与改配件的重量成正比的，即锤头越重其动能就越大、破碎效率越高。在选择锤头时需要根据物料的进料尺寸的不同进行适当的选择。锤头属于易损件，需紧凑更换，为减少更换时间及工作强度，可选择组合式锤头。

3、反击衬板：重型锤式破碎机是使用锤头来高速捶打物料的，矿石可以具有大的速度，为防止机架的磨损，机架的内部都装有高锰钢衬板，是由托班及衬板等组成的反击衬板。进料角度可通过螺钉进行调节，反击衬板磨损严重时可进行单个的更换，可物料出料的质量。

4、机架：机架都是由上机体、下机座、左侧壁与右侧壁等部件焊接而成。上机体设置有进料口，前后有对称的检修孔；下机体是20-40mm的碳素钢板敢接而成，且设有出料口，左右两侧也有检修孔；轴承支架是两侧的钢板焊接而成来支撑转子。为了防止漏灰在机架上需安装一个叫做轴封的装置。

5、动力装置：主轴的一端使用皮带轮与电动机进行连接，主轴也是支持转子的注意零件，起到整个重型锤式破碎机设备的动力装置，做到带动设备的运转工作。

6、过载保护装置：金属物料都重型锤式破碎机是个大的威胁，金属物料进入破碎机设备后会造成使用事故，所以都装配有安保护装置，且主轴安装安铜套，皮带轮套在铜套上与安销链接，如有金属物料进入设备内或过载时安销会被切断，起到保护的作用。

7、密封防尘装置：设备的密封可以防止灰尘、湿气等进入轴承及工作部件内，例如齿轮滚子齿的啮合，也防止了润滑油的流失。密封可影响轴承与齿轮滚子的应用时间，影响工作效率。如设备的使用环境恶劣，密封可起到防尘的作用，设备使用过程中的粉尘少，噪音，符合环保的。
