圆振动筛说明书

发布日期: 2015-11-27 | 责任编辑:中誉鼎力
导读:圆振动筛是我公司根据建材行业石料厂的具体情况,并结合客户的反馈信息,针对石料生产线中的筛分作业而设计的一款振动筛。圆振动筛主要用于砂石场,作为破碎机械的配套设备使用,常用于石料的筛分、分级作业。

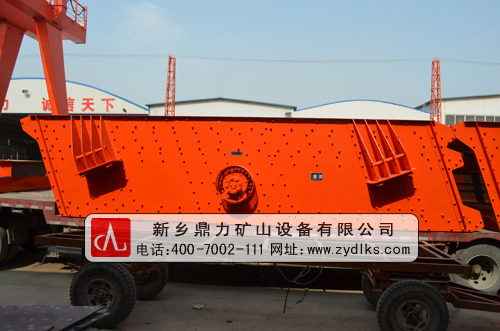

圆振动筛是我公司根据建材行业石料厂的具体情况,并结合客户的反馈信息,针对石料生产线中的筛分作业而设计的一款振动筛。圆振动筛主要用于砂石场,作为破碎机械的配套设备使用,常用于石料的筛分、分级作业。


工作原理

圆振筛由振动器、筛箱、隔振装置、传动装置主要部分组成。采用钢制编织筛网,筛分效率高,筛网弹性好,损。

圆振筛又称单轴振动筛,是以筛箱和激振器等参振部件及橡胶弹簧为弹性元件组成的单质量强迫振动系统的筛分设备。圆振动筛在工作时,筛箱及筛面在振动器的作用下,产生近似圆形轨迹的振动。由于筛面的振动使筛面上的物料层松散并离开筛面抛起,细粒级有机会向料层下部移动,并通过筛孔排出,完成筛分。振动筛主轴由电动机通过万向连轴节或轮胎连轴节带动而高速旋转产生激振力,带偏心块的振动盒安装在主轴上,随主轴旋转,产生离心惯性力,使筛箱作强制性、连续的圆运动,物料则随筛箱在倾斜的筛面上作连续的抛掷运动,物料在抛起时被分层,不断地翻转和松散,卡在筛孔的物料可以跳出, 防止筛孔堵塞。这样周而复始的完成了粒度的分级和筛选过程。圆振筛双振幅为4-7mm可以调节,用户在生产使用中可以用调整偏心块厚度的方法来调整振幅。

结构特点

振动筛主要由激振器、筛箱、支撑装置、挠性联轴器组成。圆振动筛操作简单、维修方便、使用寿命长、不易堵孔、噪声小、运行平稳等特点。

使用注意事项

1.在开车前,操作者应对振动筛两侧同时检查油面高度,油面太高会导致激振器温度上升或运转困难,油面太低会导致轴承的过早损坏。

2.各部件及螺钉应定时检查并拧紧。

3.振动筛为连续作业,宜连续进料,控制的流量,以筛分精度和产量。

4.启动前要检查电源是否正常,电机接线是否正确,转向是否正确。

5.所有运动件和固定件之间的 小间隙。

6.筛子应在没有负荷的情况下启动,待筛子运行平稳后,方能开始给料,停机前应先停止给料,待筛面上的物料排净后再停机。

7.不允许用钢板等在筛面上阻挡料流来控制料流方向,否则,筛面上会因料流不畅和改变料流角度而出现卡料现象,影响筛分质量。

8.轴承应每年拆下清洗一次。

圆振动筛在使用时除了要按照操作规范正确操作以外,还要注意设备的日常维护,只有这样圆振动筛才能发挥它的使用价值,才能为我们创造更大的利润。
