辊式碎石机结构特点及说明

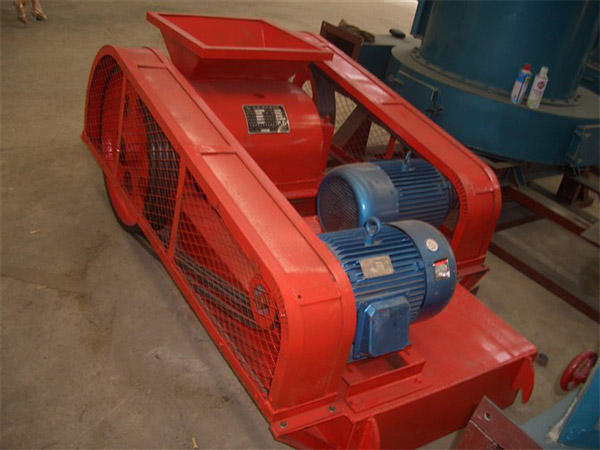

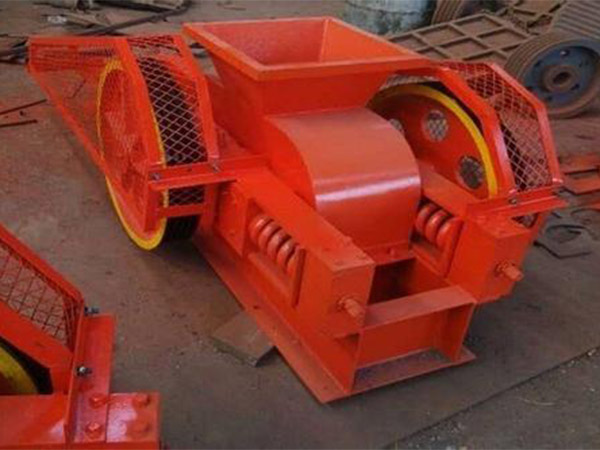

【辊式碎石机结构特点及说明】辊式碎石机主要有喂料系统，上、下破碎辊系统，摆动辊系统，破碎辊空间调整机构，驱动部，机架，液压润滑系统和电控系统等零件构成。

辊式碎石机结构特点及说明

(1)、喂料系统，同类机械的喂料系统都是直接衔接料堆，中间无布料系统，简单影响料偏，严重影响辊子磨损，出现偏载受力，影响轴时间，河南中誉鼎力公司生产的辊式碎石机通过装在碎石机机械顶部的电磁振动喂料机均匀喂料，通过喂料机内部设置的调整翻板或可控硅整流器调整振动来达成对喂料量的粗、细调整，从而地调整喂料。

(2)、破碎辊系统 碎石机的破碎辊分上辊、下辊系统，摆动辊系统，其中上、下辊子工作时是不变辊，摆动辊为活动辊，根据生产所要，可以在须范围内对摆动辊进行调整，调整摆动辊同上下辊子间的空间，此时思考石子情景，在每个辊子的侧面加装刮刀，减少沾料的现象。

(3)、破碎辊空间调整机构 碎石机上设置有便于、的调整机构来调整破碎辊的空间，以破碎机械的粒度要求，空间调整机构同中机架相衔接，由电机、液压马达、斜块、螺杆、刻度尺、液压缸、行程调整机构，摆动支架等构成，可以通过电机调整，凭借刻度尺可以调整辊子之间的空间，调整机构中还设计了小空间系统既行程调整机构，可避免去两辊子在运行过程当中直接接触，对辊子影响损毁，为减少清理和保养工作时间，凭借空间调整机构的液压缸可以使摆动辊快速脱开，此时使用电气连锁，免去在摆动辊脱开时机械运行。

(4)、驱动系统和机架 驱动系统使用2个普通电机或变频电机驱动，V带驱动，机架位焊接机构，各面均有金属盖板或许干净挡板，使保养清理便于，为防止扬尘黏结及对辊子表面进行清理，并石子在破碎辊中间，在机架上设置有石子导向板及清理刮板。

(5)、电控、液压润滑系统 电控系统使用PLC调整，可达成碎石机开启及停车、破碎辊速度检验、碎石机喂料机调整、机械电气联锁、运行情景检验和报警，便于中控室远距离调整，液压系统主要是用在维护，调整破碎辊空间。
